スチール駄菓子屋筐体のレストア

昨年入手したスチール駄菓子屋筐体のレストアに着手。

入手時のブログはこちら↓↓↓
http://bz504178zb.blog.fc2.com/blog-entry-642.html







味のある手書きの20円表示。

ボタンはスタートボタンだったのか?

塗装が雑な箇所が多々見受けられるが、再塗装されたのかなぁ?






ボタンは現在は未配線だった。

スタートボタンの信号線はボタン1に繋がれていた。






コネクターは旧タイトー配列。





なのでJAMMA化する。

このコネクターは中国製?






ヤフオクで入手したけど、印刷してあって配線する時便利(笑)






ビフォー。






アフター。






モニターは14インチ。

映ったり映らなくなったりで信頼度が低いのでまるごと交換する。






ガラスを外した。






ネック基板を外した。

モニター基板や電源ボックスから察するに、インベーダーカラーの筐体の中身と同じものが使われている感じがする。

その昔、古くなったテーブル筐体の筐体部を廃棄して、中の部品を移植する空筐体が販売されていたらしいが、このスチール駄菓子屋筐体はその類なのかもしれない。






配線も雑(笑)






モニター基板を外した。






なんとなくゴミ箱に見える(笑)






電源は生きていたが旧型で嵩張るので、小型のスイッチング電源と交換する。






ホコリが積もっていた。






ほとんど空っぽの状態に。






スイッチング電源の取付け。

基板の交換時に便利なように筐体内に電源スイッチを増設した。

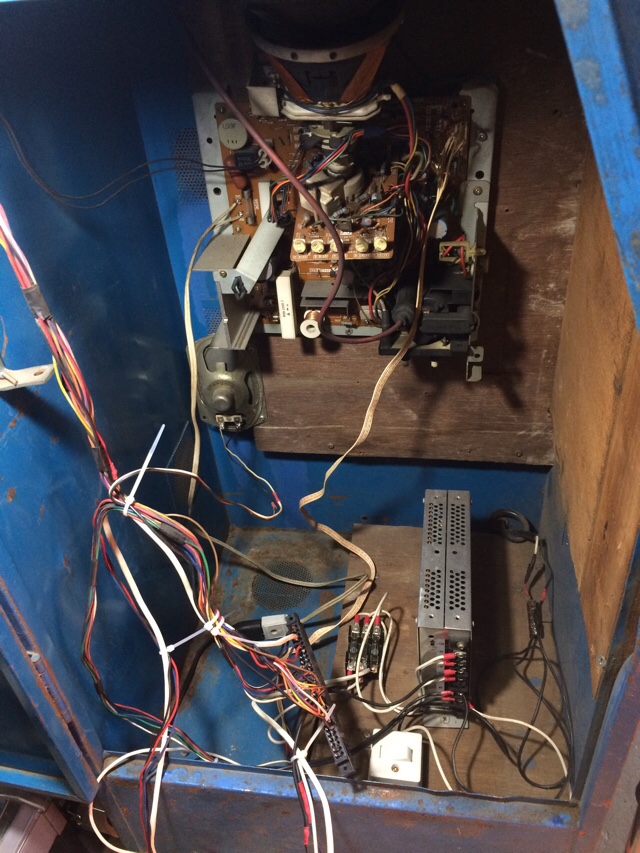

そしてモニター基板、ブラウン管を用意して取り付けた様子。






画像では分かりにくいかもしれないけど、ネック基板が長方形で少し大きく、モニター基板と接触しそうな位置関係(・_・;






絵出しは成功。

ちなみにこのモニターは昨年入手したテーブル筐体から抜いて保管していたもので、テーブル筐体の方は液晶化してエリナに設置してテラクレスタで絶賛稼働中!






4方向専門の古いレバーを取り替える。

ちなみにこの筐体は直前まで魔界村が入っていたらしい。






外観はこんな感じ。

筐体からレバーがニョキっと(笑)

ボタンはボックスに入れられた2ボタン。

もしかしたら最初はボックスなしで筐体に直接1ボタンという仕様だったのかもね。






LS-32と入れ替える。






接続部がビニールテープで巻かれた雑な配線。

どこかの駄菓子屋に置かれて、リース会社のおじさんがチャチャっと配線したのかなぁー。

筐体の過去を知れたら楽しいだろうなといつも思う。






筐体が喋られたら面白いのに。

「おい、お前はどんな店を巡りどんな基板で人々を楽しませ、いつ引退して何年眠ってここへ来たんだ?」

って話し掛けてみたい。






レバーボールが固着していて外れなかったので、スナップリングを外した。






これで8方向のゲームも遊べる。






バトルスを接続。

画面が逆さまだった。

しかしこのモニター基板は設計が古く、コネクターでの天地反転が出来ないので、ブラウン管自体を回転させないと(´・ω・`)






ブラウン管を回転させたらネック基板とモニター基板が干渉したので、モニター基板の位置を奥から右へ移動させた(・_・;






これで完成。

この筐体は3/19の第10回三条おもちゃフェスティバルに展示する予定。
